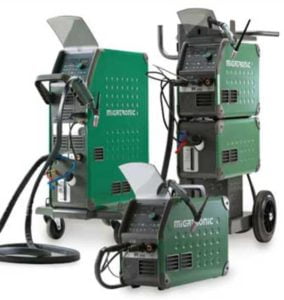

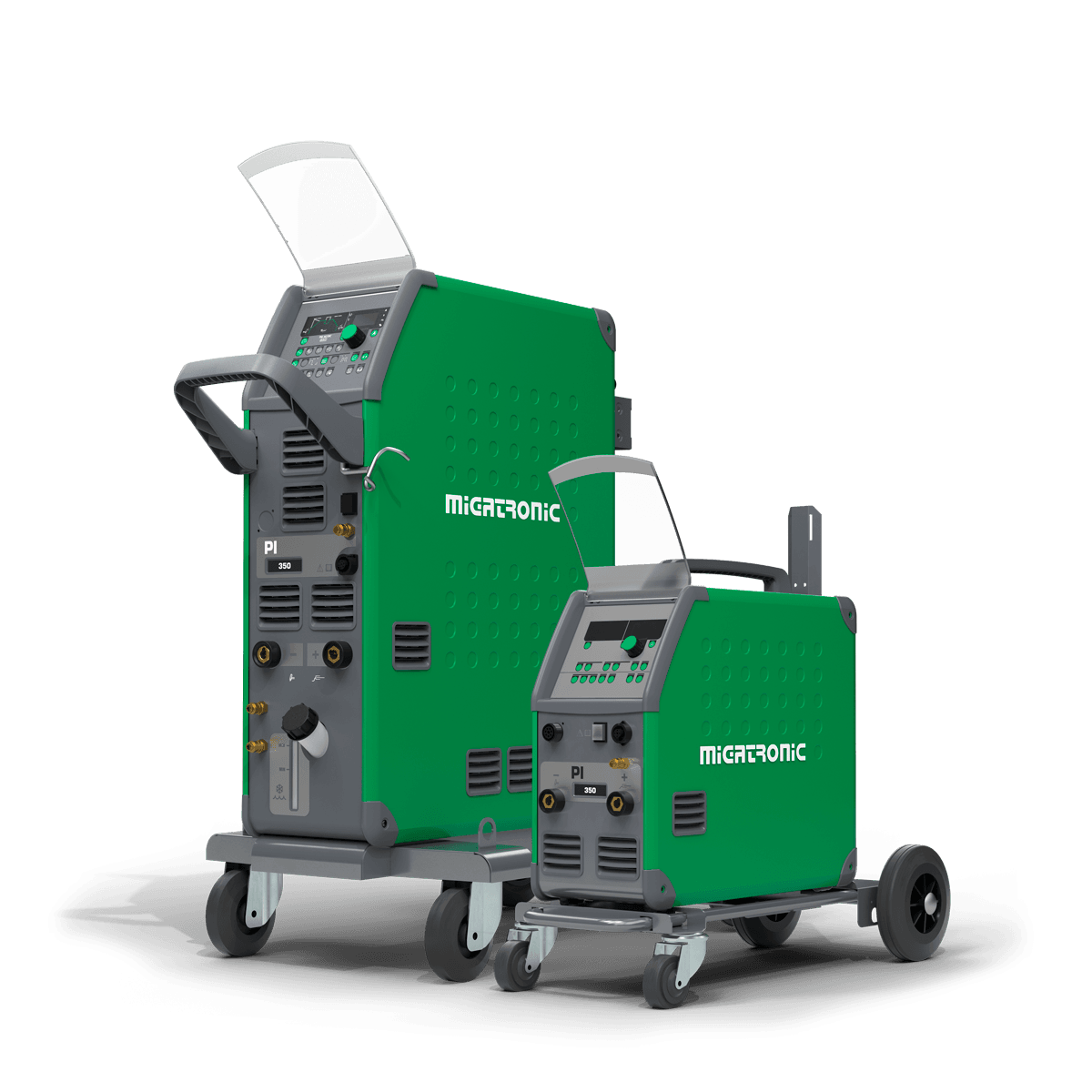

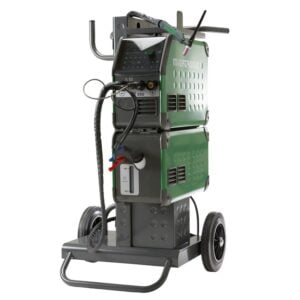

Серията Migatronic Pi TIG съдържа един монофазен (200А) и три трифазни токоизточника (250 А, 350 А, 500 А). В комбинация с три контролни панела, ВИГ аргоновите инвертори предлагат високочестотно ВИГ заваряване с импулс TIG HP и аргоново заваряване с прав/променлив ток TIG AC/DC. Апаратите от серията Pi могат да заваряват и като електрожен.

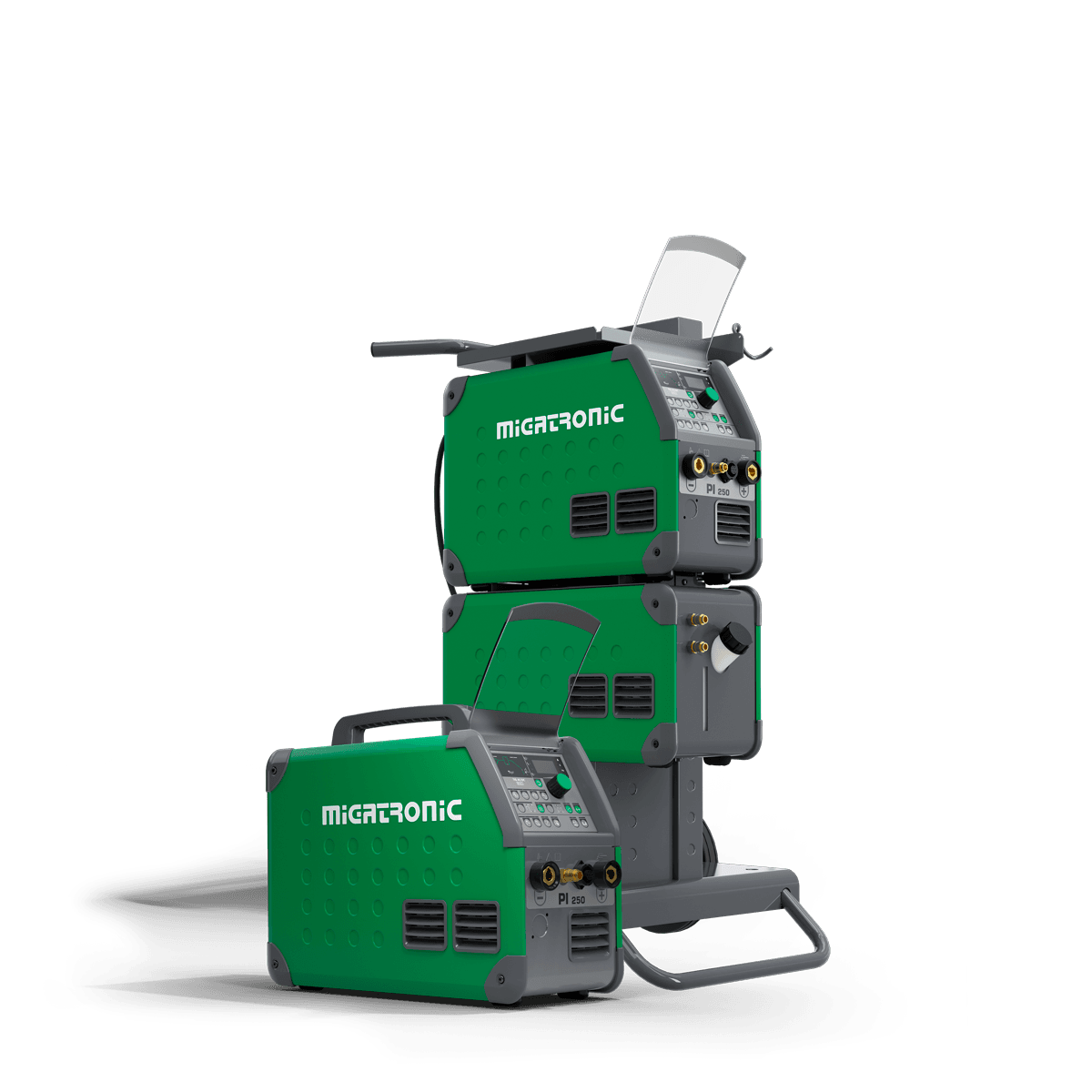

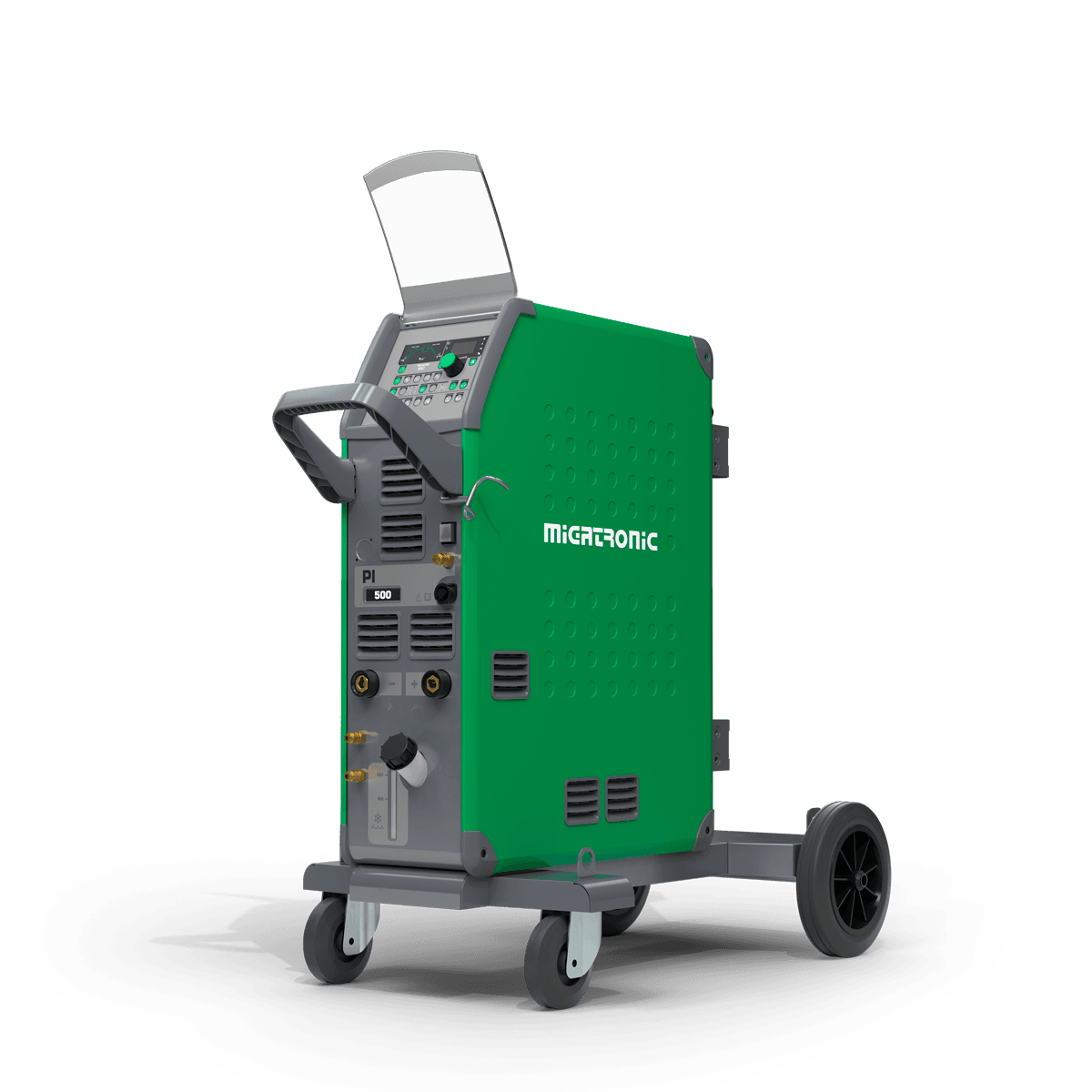

Версиите 350 и 500 А са с вграден модул за водно охлаждане, а към останалите версии водно охлаждане може да се поръча като допълнителен модул.

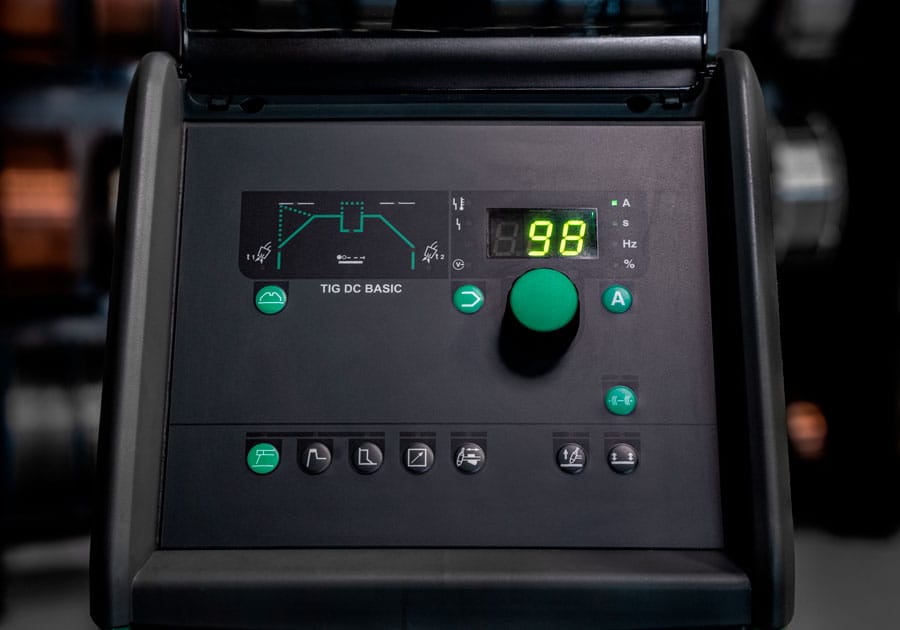

Всички функции, необходими за ВИГ аргоново заваряване. Характеристика High Frequency (HF) без импулс. Панелът се предлага за токоизточници Pi 350 и 500 А.

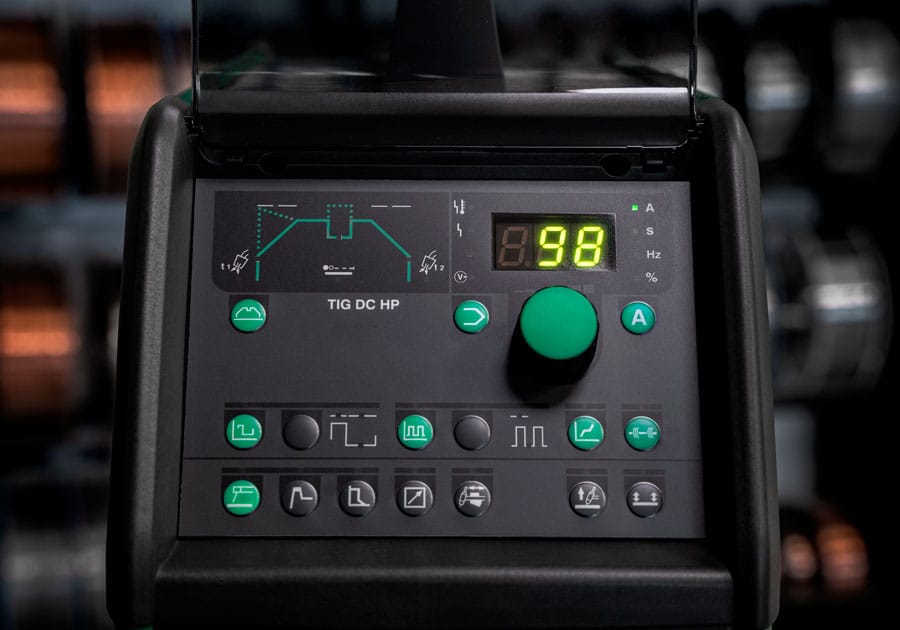

Функции за напреднали, но с опростен интерфейс. За импулсно заваряване на черна и неръждаема стомана. С характеристика High Frequency (HF) с импулс.
Контролен панел за пълен пакет функции за импулсно ВИГ аргоново заваряване. С характеристика High Frequency (HF) с импулс. Режим AC за заваряване на алуминий.

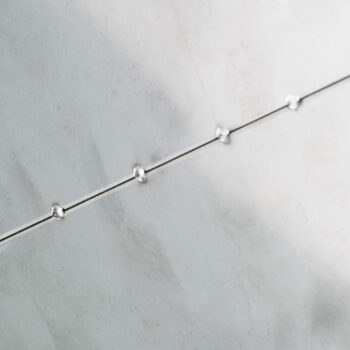

Функция за стиковане на тънки детайли. TIG-A-TackTM снижава риска от деформации. Малките точки са почти незабележими. Прочети>>>

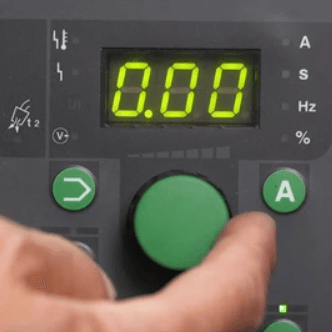

Изключително удобна функция при повтарящи се заваръчни дейности. Може да запишете използваните ВИГ заваръчни настройки в паметта на заваръчния апарат и да работите с тях, когато е нужно, само с натискането на един бутон.

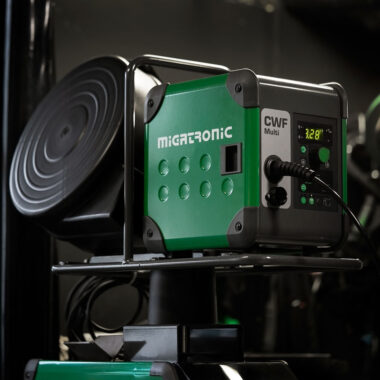

Автоматично телоподаване при заваръчните апарати от серията инвертори Migatronic Pi замества ръчното подаване на добавъчен материал. Резултатът е еднакво качество и висока скорост на заваряване. Може да оптимизирате ръчното ВИГ заваряване със студен телоподаващ механизъм (CWF). Приложим е към заваръчните апарати Migatronic Pi 350 и 500.

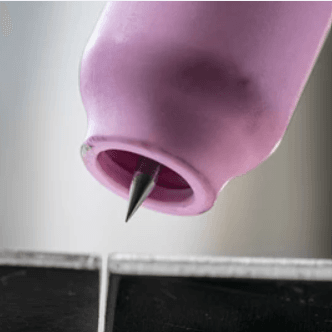

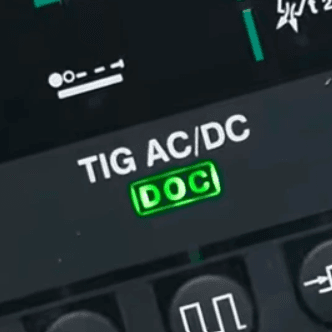

Всички заваръчни апарати от серията инвертори Migatronic Pi AC са снабдени с функцията D.O.C.® (Динамичен контрол на оксидиране). Тя спомага за увеличаване на скоростта на заваряване с 30 % и намалява износването на волфрамовия електрод. D.O.C.® осигурява още контролирано, тясно почистване на зоната при заваряване на алуминий.

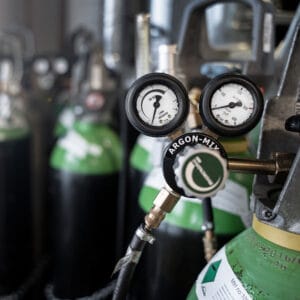

IGC е функция за контрол на газа, която спомага за намаляване на разхода и оптимизиране на газовата защита.
Заваръчните апарати от серията Migatronic Pi имат три опции за импулсно ВИГ заваряване: традиционен импулс, бърз импулс и новоразработения Synergy PLUS(tm), при който апаратът автоматично настройва всички основни параметри на импулса в синергичен режим.
Стандартният пакет включва:
⇒Токоизточник
⇒Контролен панел

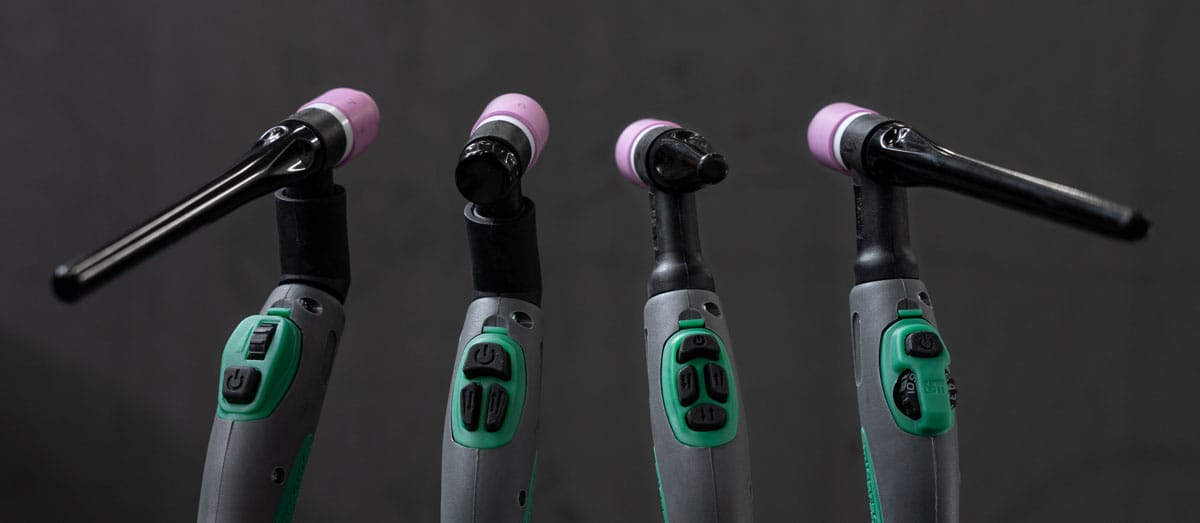

⇒ВИГ-горелка модел TIG ERGO 4м
⇒Маса кабел 3м
⇒Захранващ кабел 3м < За модели PI 350 / PI 500 – 8.5м >
⇒Шлаух за газ 2.7м
Допълнителни аксесоари, които могат да бъдат закупени:
→Комплект за пестене на газ – IGC®
→Транспортна количка
→Охлаждащо устройство
→ВИГ-горелка модел TIG ERGO 8м
→Дистанционно потенциометър за горелка
→Дистанционно управление (педално или ръчно)
→Заваръчен кабел
Гаранция 2 години и до 5 години на определени компоненти!
200 DC HP // AC/DC | 250 DC HP // AC/DC | 350 DC H // DC HP // AC/DC | 500 DC H // DC HP // AC/DC | |
---|---|---|---|---|
Диапазон на тока, А | 5-200 | 5-250 | 5-400 | 5-500 |
Зах. напрежение +/- 15 %, V | 1x230 | 3x400 | 3x400 | 3x400 |
Предпазител, А | 16 | 10 | 25 | 32 |
Осн. ток, ефективен, A | 17,5 // 18,6 | 7,1 // 7,3 | 18,0 // 18,0 // 17,3 | 26,1 // 26,1 // 27,2 |
Макс. ток, А | 24,3 // 26 | 13,0 // 10,3 | 23,1 // 23,1 // 22,7 | 33,7 // 33,7 // 35,1 |
Напрежение на празен ход, V | 95 | 95 | 95 | 95 |
КПД | 0,85 // 0,80 | 0,87 // 0,81 | 0,80 // 0,80 // 0,88 | 0,91 // 0,91 // 0,87 |
Клас на приложение | S/CE | S/CE // S/CE/CCC | S/CE/CCC | S/CE/CCC |
Степен на защита | IP 23 | IP 23 | IP 23 | IP 23 |
Стандарти | ЕN/IEC60974-1. EN/IEC60974-3. EN/IEC60974-10. | ЕN/IEC60974-1. EN/IEC60974-3. EN/IEC60974-10. | EN/IEC60974-1. EN/IEC60974-2. EN/IEC60974-3. | EN/IEC60974-1. EN/IEC60974-2. EN/IEC60974-3. |
Размери (ДхШхВ), мм | 360x220x520 | 360x220x520 | 550x250x640 // 550x250x640 // 980x545x1090 | 550x250x640 // 550x250x640 // 980x545x1090 |
Тегло, кг | 22 // 24 | 23 // 25 | 31 // 31 // 72 | 68 // 68 // 77 |
200 DC HP // AC/DC | 250 DC HP // AC/DC | 350 DC H // DC HP // AC/DC | 500 DC H // DC HP // AC/DC | |
---|---|---|---|---|
ПВ, 100% при 20°C, A/%/V | 170 // 160 | 170 | 340 | 475 |
ПВ, 100% при 20°C, A (РЕДЗ) | - | - | 330 | 475 |
ПВ, 60% при 20°C, A/V | 200 | 210/200 | 350 | 500 |
ПВ макс. 20°C, A/%/V | - | - | 350/95 | 500/80 |
ПВ макс. 20°C, A/% (РЕДЗ) | - | - | 350/90 | 500/65 |
ПВ, 100% при 40°C, A/%/V | 150/16.0 // 140/15.4 | 150/16.0 | 300/22.0 // 290/21.6 | 420/26.8 |
ПВ, 100% при 40°C, A/V (РЕДЗ) | 130/25.2 | 150/26.0 | 290/31.6 | 420/36.8 |
ПВ, 60% при 40°C, A/V | 170/16.8 | 190/27.6 // 180/17.2 | 350/24.0 | 500/30.0 |
ПВ, 60% при 40°C, A/V (РЕДЗ) | 150/26.0 | 190/27.6 // 170/26.8 | 340/33.6 // 350/34.0 | 450/38.0 |
ПВ макс. 40°C, A/%/V | 200/40/18.0 | 250/35/20.0 // 250/30/20.0 | 350/60/24.0 | 500/60/30.0 |
ПВ макс. 40°C, A/%/V (РЕДЗ) | 170/40/26.8 | 250/35/30.0 // 250/35/28.0 | 350/50/34.0 // 350/60/24.0 | 500/40/40.0 |
MCU 1000 Отделно за 200/250 | MCU 1100 Отделно за 350 | MCU Вградено в 350/500 | |
---|---|---|---|
Дебит на охл. 1 л/мин., W | 900 | 1200 | 1200 |
Капацитет на резервоара, л. | 2 | 3.5 | 3.5 |
Макс. налягане в охл. система, bar | 3 | 3 | 3 |
Дебит, bar, °C, л/мин | 1.2 - 60 - 1.75 | 1.2 - 60 - 1.75 | 1.2 - 60 - 1.75 |
Размери (ДхШхВ), мм | 270x220x520 | 270x240x560 | - |
Тегло с течността, кг | 15 | 16.5 | - |
